360-Grad-Rotations-Rohrinspektionskamerasystem für Windows/Android-Betrieb und Fernbedienungsfunktion

Produktbeschreibung:

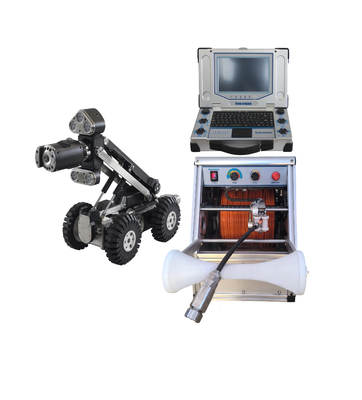

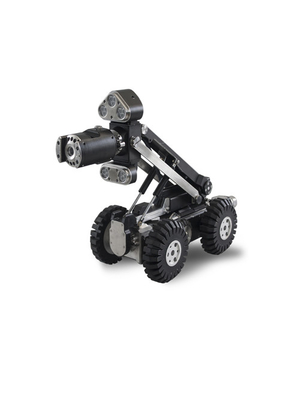

Funkgesteuerter Kamera-Hauptleitungs-Abwasserrohr-Inspektions-Crawler ist ein neu entwickeltes Crawler-System, speziell für den US-, UK- und europäischen Markt. Es kann Rohrdurchmesser von 125-2000 mm inspizieren, verwendet nur einen Crawler, um die meisten Rohre zu inspizieren, und reduziert so die Kosten. Es besteht aus einem Crawler, einer Schwenk-Neige-Kamera, einer automatischen Kabeltrommel und Steuereinheiten. Der Crawler kann je nach Bedarf mit verschiedenen Kameratypen (z. B. Schwenk-Neige-Kamera, Axialkamera, Fischaugenkamera) kombiniert werden.

Das System ist ein Produkt, das auf der Grundlage des industriellen Windows-Systems entwickelt wurdeSystem. Während der Prüfung werden Fehlerbilder erfasst; anschließend kann sofort ein Prüfbericht erstellt werden. Darüber hinaus kann während der Prüfung rechtzeitig eine Rohrleitungsgradientenkurve ermittelt werden, um den Sedimentzustand innerhalb der Rohrleitung zu bestimmen. Es wird ein Fischaugenobjektiv verwendet, das die "PipePano-Pipeline-Panorama-Testvideoanalyse-Software" integriert, um das Panoramabild der Innenwand der Pipeline zu erzeugen, feiner und quantitativer zu analysieren und zu bestimmen (Messung des Rohrdurchmessers, der Rissbreite usw.).

Merkmale:

1. Tragbare Steuereinheit
2. High Definition Kamera, 1920*1080P
3. Windows-Betriebssystem
4. Funksteuerung
5. Austauschbare Teile
6. Laserscanning
7. Fernbedienungs-App.

Technische Parameter:

Steuereinheit MK4   1. Pad-Style-Steuereinheit, 8,4' Touched LED, lesbar bei Sonnenschein, 1024*768 Auflösung, 4,1 kg 2. Win10-System, 128 GB SSD, Video vor Ort aufzeichnen, über 100 Stunden Video können gespeichert werden. 3. Kameraposition, Aufzugsposition in Grafiken 4. Neigungsbericht vor Ort. 5. Systemstatus, Arbeitsparameter können abgefragt werden.   Schwenk-Neige-Kamera CAM-90   1. Drehung: 360 Grad horizontal, 270 Grad vertikal 2. 120-facher Zoom, 10:1 optisch, 12:1 digital 3. Autofokus, manuelle Einstellung ist erlaubt 4. Digitale High Definition, 1920*1080P 5. Kameraobjektiv beschlagfrei 6. Laserscanning des Rohrdurchmessers und der Verformung 7. Lasermessgerät zur Messung der Fehlergröße 8. Kameralicht kann angepasst werden, um sich an verschiedene Rohre anzupassen. Crawler TVS-15 1. Wasserdicht bis IP68 2. Betriebstemperatur: -10ºC~50ºC 3. Geeigneter Rohrdurchmesser: 125 mm~2000 mm 4. Antrieb: zwei Gleichstrommotoren, sechs Räder 5. Sondenortung: 33 kHz 6. Neigung: Messbereich ±45 Grad 7. Klettern: max. Steigung ca. 50° je nach Rohrzustand 8. Hochauflösende Rücksichtkamera und Licht: Crawler und Kabelrückholung inspizieren   Automatische Kabeltrommel DLPA200HD   1. LCD-Anzeigefeld 2. Drei Arten von Arbeitsmodi: automatisch, manuell und nur automatische Rückholung. 3. Standardkabellänge: 200 m 4. Eingebautes WLAN-Modul, drahtlose Übertragung 5. Kabelzählermeter und automatische Schichtung 6. Not-Aus   Radunterstützung montiert auf dem Crawler zur Inspektion von Rohrdurchmessern über 1000 mm, ausgestattet mit 8"-Rädern oder 10"-Rädern.
