Abwasserleitung/Abwasserleitung Hauptleitung CCTV Rohre Inspektion Crawler Robotersystem

- Ich weiß.Abwasserleitung/Abwasserleitung Hauptleitung CCTV Rohre Inspektion Crawler Robotersystem

Das TVS-2000-Rohrinspektionssystem steuert das sich im Rohr bewegende Krabbeln, die hochauflösende Kamera vor dem Krabbeln kann die Leitung vollständig untersuchen und auf Defekte aufzeichnen.und übertragen die Bilder synchron an die Steuerung über das KabelDie Steuerungsanlage nimmt Windows Betriebssystem, es kann verarbeiten und speichern Sie die Videos im Feld, und gleichzeitig machen Urteil und Ausgabe Rohr Inspektion Bericht,Bericht über Neigung und Kurve.

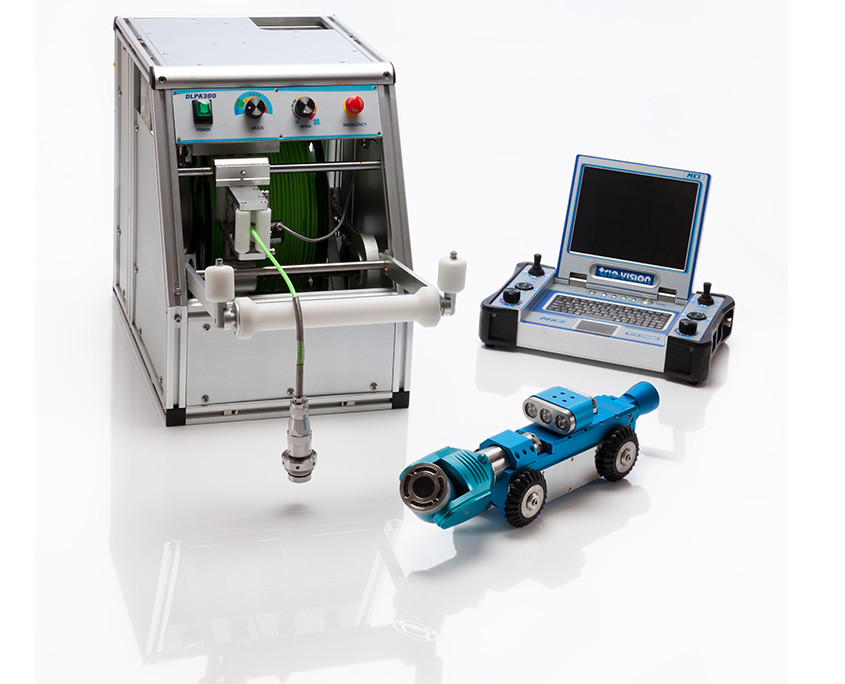

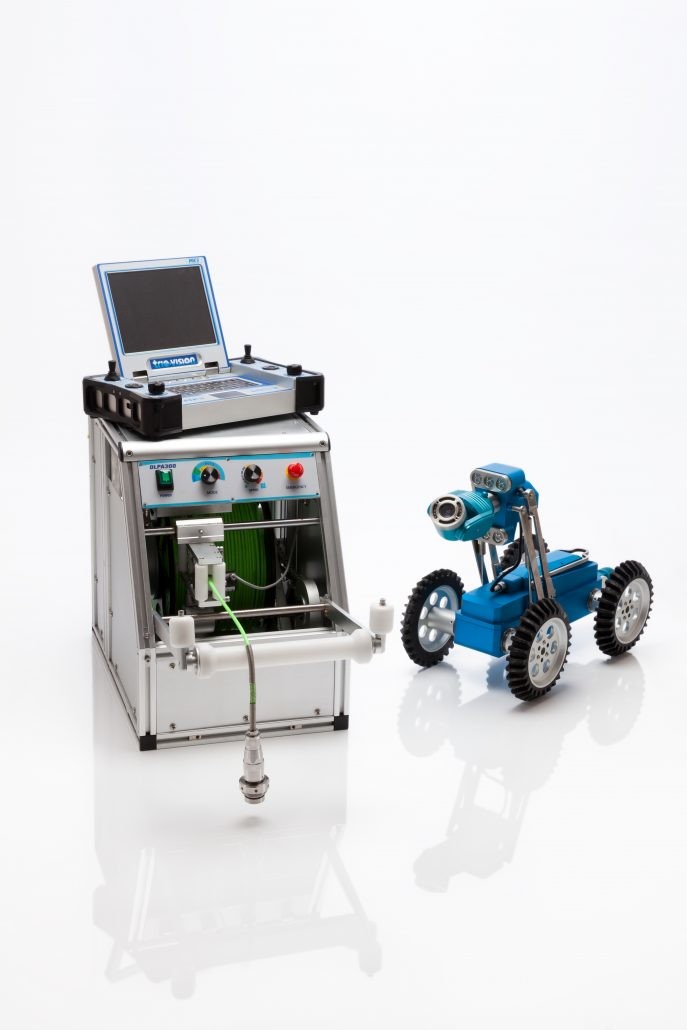

TVS-2000 besteht aus einem Crawler, einer Kamera, einem Kabeltrommel und einer Steuerungseinheit.(Fisch-Auge-Kamera) nach den unterschiedlichen Anforderungen, ist es für Rohre mit einem Durchmesser von 250-2000 mm geeignet.

Standardkonfiguration:
TVS800-Crawler
JT90 Pan- und Neigungskamera
Automatische Kabeltrommel
Steuerungseinheit MK3
mit einer Breite von mehr als 20 mm

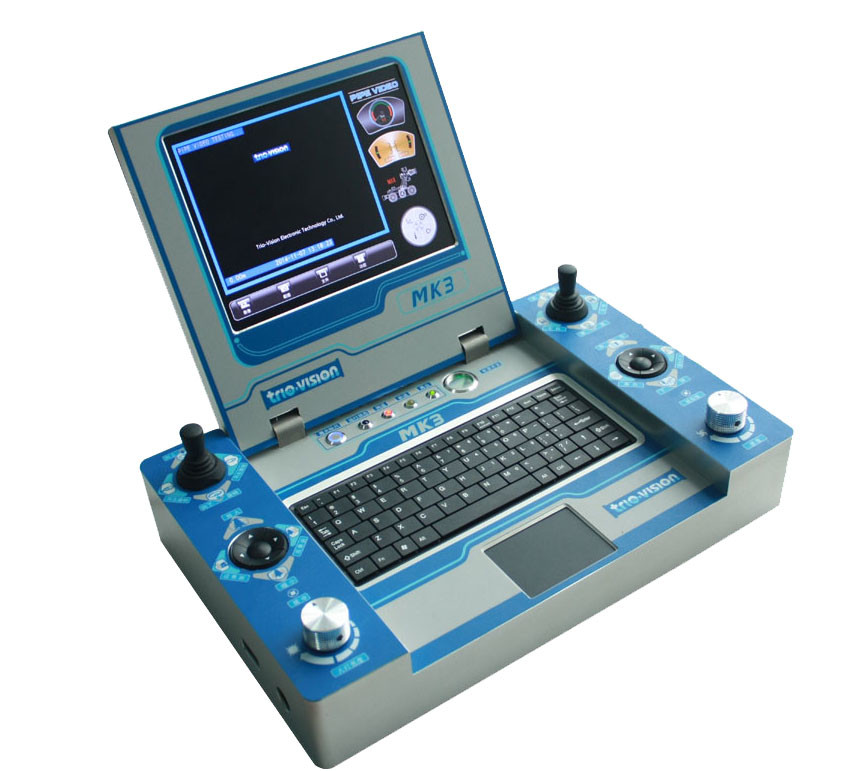

Steuerungseinheit MK3

1"Pad Style Control Unit, 8,4" Touch LED, in Sonnenlicht lesbar, Auflösung 1024*768, 4,1 kg
2,Win7-System, 128GB SSD, Aufnahme Video vor Ort, 100+ Stunden Video können gespeichert werden.
3Kamera-Position, Aufzugsposition in Grafiken
4Neigung Bericht vor Ort.
5"Systemstatus, Arbeitsparameter können abgerufen werden".

Pan&Tilt Kamera JT2000

1360 Grad, keine begrenzte Drehung
2Die Heizung der Linse verhindert Nebel.
3Das Licht der Kamera kann eingestellt werden.
4Maximale Helligkeit 50%, besser für kleine Durchmesser.
5Optional Laser, kalibrieren Sie die Defektgröße

Cralwer TVS-800

Wasserdicht bis IP68
Betriebstemperatur: -10 °C bis 50 °C
geeigneter Rohrdurchmesser: 250 mm bis 2000 mm
Antrieb: zwei Gleichstrommotoren
Aufzug: elektrischer Aufzug
Neigung: Messbereich ±45°, Präzision 0,1°
Geschwindigkeit: Einstellgeschwindigkeit, max. 32 m/min
Richtung: vorwärts, rückwärts, links, rechts
Druckanzeige: grünes Licht ((1,2-1,5 bar, normaler Druck), rotes Licht abnormales Licht.
Anstieg: maximaler Anstieg um ca. 50° je nach unterschiedlichem Rohrstand
Rücksichtkamera: Integration von Kamera und Licht, Rückwärtskontrolle des Crawlers und Kabelrückholung

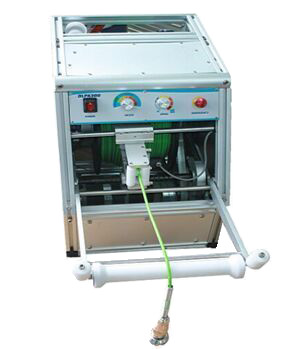

Automatische Kabeltrommel DLPA300
1,6 Kernkabel, Gewichtsreduktion 50%, Kosten und Ausfallrate deutlich reduziert
2Standardlänge: 200 m, maximal 300 m.
3Automatische Kabeltrommel

Fisch-Auge-Kamera JT360
1360-Grad-Sicht in der Röhre.
2. 92 PCS Hochlicht-LED-Lampen, Beleuchtung bis zu 200lm
3Auflösung: 3000k Pixel, Bildqualität.
4Wasserdicht: IP68, arbeitsfähig 10 Meter unter Wasser.
5. Die Videos und Bilder, die von der MK3-Full-View-Kamera aufgenommen wurden, können durch die PanoProfile 3D-Software ein Vollbereichsbild im Rohr verbreiten und ein 2D-Profilbild erzeugen,um eine genaue Messung von Rohrfehlern zu realisieren, 3D-Formen installieren und einen Inspektionsbericht erstellen.

Zusätzliche Teile:
JT60 Achskamera
JT360 Fisch-Auge-Kamera
Handkabeltrommel
