ISO CCTV-Rohr-Inspektions-Ausrüstungs-Roboter, Mainline-Inspektions-Raupen-System

Grundlegende Informationen
Herkunftsort: China
Markenname: Trio-Vision
Modellnummer: TVS-2000
Min Bestellmenge: 1
Verpackung Informationen: Karton
Lieferzeit: 4-8 Wochen
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 20units pro Monat
Zertifizierung: CE,FCC, ISO9001 Rohr-Durchmesser: 150-1500mm
Operation System: Windows, Wincan nach innen Kamerakopf: Pan u. Neigung
Bericht: Neigung, Steigung Kabeltrommel: automatisch, 300m
Markieren:

cctv-Rohrinspektionskameras

,

Rohrleitungsinspektionsroboter



Mainline-Inspektions-Raupensystem, CCTV-Abwasserkanal-Inspektions-Ausrüstungs-Roboter compoposed von der Raupe, von pan&tilt Kamera, von der automatischen Kabeltrommel und von den Steuergeräten. Die Raupe kann verschiedene Arten von Kameras (d.h. Wanne u. Neigungskamera, axiale Kamera, Türspionskamera) entsprechend diffrerent Anforderungen, es zusammenbringen ist passend für 200-1500mm Durchmesserrohre.



Das System ist ein Produkt, das auf der Grundlage von industrielles Windows-System entworfen ist. Während der Prüfung werden Defektbilder erworben; danach kann ein Prüfbericht sofort erhalten werden. Darüber hinaus kann eine Rohrleitungssteigungskurve in der Zeit während der Prüfung erreicht werden, die Sedimentbedingung innerhalb der Rohrleitung zu bestimmen. Türspionslinse wird, Integrierung „PipePano-Rohrleitungspanoramaprüfungsvideoanalyse-Software“ benutzt, um das Panoramabild der inneren Wand der Rohrleitung zu erzeugen, quantitativ zu analysieren und feiner und zu bestimmen (Maß auf Rohrdurchmesser, Sprungsbreite und so weiter).



Eigenschaften:

1. Windows-Operationssystem

2. Tragbares Steuergerät

3. CANBUS-Getriebe

4. Starker Raupen-Antrieb

5. Tauschteile

6. Fernsteuerungsapp.





Systemkonfiguration

Standardkonfiguration Optionale Teile
Raupe Robot200 Axiale Kamera JT60
Wanne JT-2000 u. Neigungskamera Kamera des Türspions JT360
Automatische Kabeltrommel Manuelle Kabeltrommel
Steuergerät MK3 Tragbare bewegliche Energie PA500
Einsteigelochhaken, Werkzeugkoffer und andere Zusätze

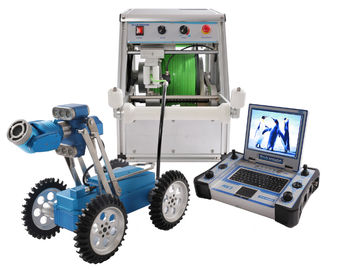

ISO CCTV-Rohr-Inspektions-Ausrüstungs-Roboter, Mainline-Inspektions-Raupen-System 0


Technischer Parameter





Steuergerät MK3



1, Auflagen-Art-Steuergerät, 8,4' berührte LED, lesbar in Sun-Glanz, 1024*768 Entschließung, 4.1kg
2, Win7 System, 128GB SSD, Rekordvideo im Standort, die Stunden 100+ Video können gespeichert werden.
3, Kameraposition, Höhenruderstellung in den Diagrammen
4, Neigungsbericht im Standort.
5, Systemstatus, Arbeitsparameter können Frage sein.

Pan&Tilt-Kamera JT2000



1.360 Grad, nicht begrenzt drehen sich
2, die Linsenheizung können Nebel verhindern
3, Kameralicht können justiert werden
4, maximale Helligkeitsverbesserung 50%, passender für kleinen Durchmesser
5, optionaler Laser, kalibrieren Defektgröße

Cralwer Robot200




1. Imprägniern Sie zu IP68
2. Betriebstemperatur: -10ºC~50ºC
3. passender Rohrdurchmesser: 200mm~1500mm
4. Antrieb: Motor DC-zwei
5. Neigung: Grad mesurement Bereichs ±45, pecision 0,1 Grad
6. Geschwindigkeit: justierbare Geschwindigkeit, Maximum 32m/min
7. Richtung: schicken Sie nach, rückwärtig, link, recht
8. Druckanzeige: grünes Licht (1.2-1.5 halten, Normaldruck) ab, anormales Licht des roten Lichtes.
9. Klettern: max. Aufstiegsgrad über 50° entsprechend diffrerent Rohrstatus
10. Kamera des hinteren Anblicks: integrieren Sie Kamera und beleuchten Sie, kontrollieren Sie Raupe rückwärts und verkabeln Sie das Retreiving

Automatische Kabel-Trommel DLPA300



1,6 Kerne verkabeln, Gewichtsverminderung 50%, die Kosten und Durchfallquote, die erheblich verringert werden
2, Standardlänge: 200m, Maximum 300m
3, automatische Kabeltrommel

Türspionskamera JT360



1. Anblick des Grads View360 innerhalb des Rohres.
2. 92 Lampen PCS-Höhepunktes LED, Beleuchtungsreichweiten zu 200lm
3. Entschließung: 3000k Pixel, Bild der hohen Qualität.
4. wasserdicht: IP68, durchführbare 10 Meter Unterwasser.
5. Die Videos und die Bilder, die durch Kamera der Vollansicht MK3 notiert werden, können Vollbild innerhalb des Rohres durch Software PanoProfile 3D verbreiten und erzeugen 2D Profilbild, um genaues Maß von Rohrdefekten zu verwirklichen, installieren Form 3D und schaffen Abnahmeprüfprotokoll.




Fernbedienung APP.
Installieren Sie unsere Fernbedienung MK3 APP. auf Ihrem Mobiltelefon oder Auflage, die durch Android-System entwickelt werden, können Sie Fernsteuerungs-Steuergerät MK3.

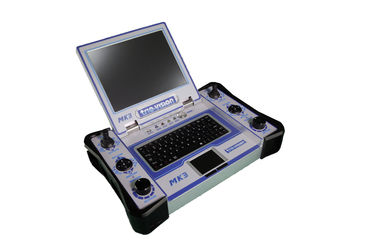

ISO CCTV-Rohr-Inspektions-Ausrüstungs-Roboter, Mainline-Inspektions-Raupen-System 1
