Kabellänge: | 300 m | Inspektionsstrecke: | 150-2000mm |
---|---|---|---|
Monitor: | Sonnenschein lesbar | Kamera drehen sich: | 360° |
Technology: | CANBUS | Fernbedienung: | Verfügbar |
Markieren: | cctv-Rohrinspektionskameras,Rohrleitungsinspektionsroboter |
150-2000mm Durchmesser Abwasserkanal-Abflussrohr Inspetions-Raupe Systrem mit Pan, das Neigung Kamera drehen, enthält das System mit zwei Raupen, das die Inspektionsstrecke von 150mm bis 2000mm Rohrdurchmesser macht, das TVS-150 kleine Raupe für 150-600mm Durchmesser-Rohre benutzt wird, und wird große Raupe TVS-800 für 250-2000mm Durchmesser-Rohr benutzt, kann die Kamera an beiden Raupen arbeiten und aumatic Kabeltrommel machen die Arbeit leicht.
Dieses Produkt ist auf der Grundlage von industrielles Windows-System entworfen. Während der Prüfung werden Defektbilder erworben; danach kann ein Prüfbericht sofort erhalten werden. Darüber hinaus kann eine Rohrleitungssteigungskurve in der Zeit während der Prüfung erreicht werden, die Sedimentbedingung innerhalb der Rohrleitung zu bestimmen. Türspionslinse wird, Integrierung „PipePano-Rohrleitungspanoramaprüfungsvideoanalyse-Software“ benutzt, um das Panoramabild der inneren Wand der Rohrleitung zu erzeugen, quantitativ zu analysieren und feiner und zu bestimmen (Maß auf Rohrdurchmesser, Sprungsbreite und so weiter).
Das System TVS-2000 kann a nie-sehen-vor Detailbildern anbieten, indem es Raupenquerrohre steuert, um fortzufahren Video, Datenübertragung über Kabel, grafische Darstellungen auf 8,4" Note LCD-Bildschirm und Erzeugung von Berichten.
Eigenschaften:
1. Tauschteile
2. CANBUS-System
3. Ein-Schlüsselmittelkamera
4. drehen sich ° 360 von der Kamera
5. Anti-eingenebeltes Kameraobjektiv
6. Brightless justierbar
Technischer Parameter
Steuergerät MK3 | 1, Auflagen-Art-Steuergerät, 8,4' berührte LED, die in Sun-Glanz, 1024*768 Entschließung, 4.1kg lesbar ist 2, Win7 System, 128GB SSD, Rekordvideo im Standort, die Stunden 100+ Video können gespeichert werden. 3, Kameraposition, Höhenruderstellung in den Diagrammen 4, Neigungsbericht im Standort. 5, Systemstatus, Arbeitsparameter können Frage sein. |
|
Pan&Tilt-Kamera JT2000 | 1.360 Grad, nicht begrenzt drehen sich 2, die Linsenheizung können Nebel verhindern 3, Kameralicht können justiert werden 4, maximale Helligkeitsverbesserung 50%, passender für kleinen Durchmesser 5, optionaler Laser, kalibrieren Defektgröße |
|

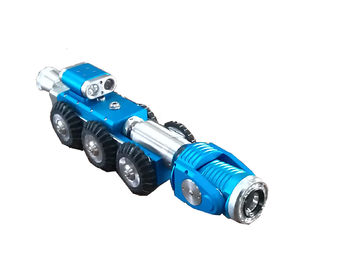

Cralwer TVS-150 | 1. Imprägniern Sie zu IP68 2. Betriebstemperatur: -10ºC~50ºC 3. passender Rohrdurchmesser: 250mm~2000mm 4. Antrieb: Motor DC-zwei 5. Aufzug: elektrischer Aufzug 6. Neigung: Grad mesurement Bereichs ±45, pecision 0,1 Grad 7. Geschwindigkeit: justierbare Geschwindigkeit, Maximum 32m/min 8. Richtung: schicken Sie nach, rückwärtig, link, recht 9. Druckanzeige: grünes Licht (1.2-1.5 halten, Normaldruck) ab, anormales Licht des roten Lichtes. 10. Klettern: max. Aufstiegsgrad über 50° entsprechend diffrerent Rohrstatus 11. Kamera des hinteren Anblicks: integrieren Sie Kamera und beleuchten Sie, kontrollieren Sie Raupe rückwärts und verkabeln Sie das Retreiving |
|
Automatische Kabel-Trommel DLPA300 | 1,6 Kerne verkabeln, Gewichtsverminderung 50%, die Kosten und Durchfallquote, die erheblich verringert werden 2, Standardlänge: 200m, Maximum 300m 3, automatische Kabeltrommel |
|

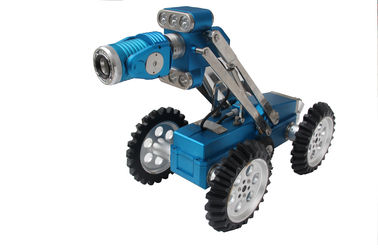

Cralwer TVS-800 | Betriebstemperatur: -10ºC~50ºC Passender Rohrdurchmesser: 250mm~2000mm Antrieb: Motor DC-zwei Aufzug: elektrischer Aufzug Neigung: Grad mesurement Bereichs ±45, pecision 0,1 Grad Geschwindigkeit: justierbare Geschwindigkeit, Maximum 32m/min Richtung: schicken Sie nach, rückwärtig, link, recht Druckanzeige: grünes Licht (1.2-1.5 halten, Normaldruck) ab, anormales Licht des roten Lichtes. Klettern: max. Aufstiegsgrad über 50° entsprechend diffrerent Rohrstatus Kamera des hinteren Anblicks: integrieren Sie Kamera und beleuchten Sie, kontrollieren Sie Raupe rückwärts und verkabeln Sie das Retreiving |
Systemkonfiguration
Standardkonfiguration | Optionale Teile |
Raupe TVS800 | Axiale Kamera JT60 |
Wanne JT-2000 u. Neigungskamera | Kamera des Türspions JT360 |
Automatische Kabeltrommel | Manuelle Kabeltrommel |
Steuergerät MK3 | Tragbare bewegliche Energie PA500 |
Kleine Raupe TVS150 |
Fernbedienung APP.
Installieren Sie unsere Fernbedienung MK3 APP. auf Ihrem Mobiltelefon oder Auflage, die durch Android-System entwickelt werden, können Sie Fernsteuerungs-Steuergerät MK3.
