Zertifizierung: | CE,FCC, ISO9001 | Rohr-Durchmesser: | 125-2000mm |
---|---|---|---|
Operation System: | Windows, Wincan nach innen | Kamerakopf: | Pan u. Neigung |
Bericht: | Neigung, Steigung | Kabeltrommel: | automatisch, 200m |
Markieren: | cctv-Rohrinspektionskameras,Rohrleitungsinspektionsroboter |

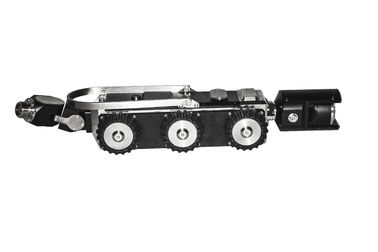

CCTV, den Hauptrohr-Abwasserkanal-Abfluss-Bereich-Inspektions-Raupe mit HD Kamera-Inspektions-Roboter TVS-15 drehen, ist ein eben entworfenes Raupensystem, besonders für US-, Großbritannien- und Europäermarkt. Er kann Rohrdurchmesser von 125-2000mm kontrollieren, benutzt nur eine Raupe, um die die meisten te Rohre zu kontrollieren, verringert die Kosten. Er compoposed von einer Raupe, von einer pan&tilt Kamera, automatischen von einer Kabeltrommel und von Steuergeräten. Die Raupe kann verschiedene Arten von Kameras (d.h. Wanne u. Neigungskamera, axiale Kamera, Türspionskamera) entsprechend diffrerent Anforderungen zusammenbringen.
Das System ist ein Produkt, das auf der Grundlage von industrielles Windows-System entworfen ist. Während der Prüfung werden Defektbilder erworben; danach kann ein Prüfbericht sofort erhalten werden. Darüber hinaus kann eine Rohrleitungssteigungskurve in der Zeit während der Prüfung erreicht werden, die Sedimentbedingung innerhalb der Rohrleitung zu bestimmen. Türspionslinse wird, Integrierung „PipePano-Rohrleitungspanoramaprüfungsvideoanalyse-Software“ benutzt, um das Panoramabild der inneren Wand der Rohrleitung zu erzeugen, quantitativ zu analysieren und feiner und zu bestimmen (Maß auf Rohrdurchmesser, Sprungsbreite und so weiter).
Eigenschaften:
1. Hochauflösendes Camaera, 1920*1080P
2. Laptop- oder Tablettensteuerung
3. Windows-Operationssystem
4. Drahtlose Übertragung
5. Tauschteile
6. Laser-Scannen
7. Fernsteuerungsapp.
Systemkonfiguration
Standardkonfiguration | Optionale Teile |
Raupe TVS15 | Kamera CAM-70 |
Wanne CAM-90 u. Neigungskamera | Kamera des Türspions JT360 |
Automatische Kabeltrommel | Manuelle Kabeltrommel |
Steuergerät MK4 | Radunterstützung |
Einsteigelochhaken, Werkzeugkasten und andere Zusätze | 10" Rad |
Technischer Parameter
Steuergerät MK4
|
1. Auflagen-Art-Steuergerät, 8,4' berührte LED, lesbar in Sun-Glanz, 1024*768 Entschließung, 4.1kg
|
Pan&Tilt-Kamera CAM-90
|
1. Rotation: 360 Grad horizontal, 270-Grad-Vertikale 2. 120x, das, 10:1 optisch, 12:1 digital laut summt 3. Selbstfokus, manuelle Anpassung wird erlaubt 4. Digital-hidh Definition, 1920*1080P 5. Kameraobjektiv anti-eingenebelt 7. Laser-Messgerät, zum der Defektgröße zu messen |
Cralwer TVS-15 |
5. Sondestandort: 33kHz
|
Automatische Kabel-Trommel DLPA200HD
|
1. Lcd-Anzeigefeld 2. Drei Arten Arbeitsmodus: Auto, manuell und Auto, das nur zurückholt. 3. Standardkabellänge: 200m 4. Eingebautes wifi Modul, drahtloses tranmission 5. Kabelgegenmeter und Selbstüberlagerung 6. Notaus
|
Türspionskamera JT360
|
1. Anblick des Grads View360 innerhalb des Rohres.
|
Radunterstützung |
assembed auf der Raupe zu inpsect Rohr diamter über 1000mm, ausgerüstet mit 8" Räder oder 10" Räder.
|
Fernbedienung APP.
Die Software kann in den Laptop installiert sein, oder Tablette, steuert den Raupenradioapparat.
