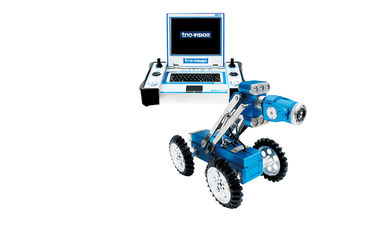

Win7 Rohr-Inspektions-Ausrüstungs-Raupen-System-Realzeitanzeige des System-CCTV

Cctv-Abwasser-/Driange-Rohrleitungs-Inspektions-Raupen-System Fernsehen - 2000 wird für Entwässerung/Abwasserrohr vdieo Inspektion, die Steuergerätkontrollen die Raupe verwendet, die in das Rohr sich bewegt, kann die hochauflösende Kamera in der Front der Raupe volle Inspektion und das Notieren für die Defekte in den Rohren machen und mittelt die Bilder dem Steuergerät über das Kabel synchron über, um Fernmonitor zu verwirklichen. Das Steuergerät nimmt Windows-Operationssystem, kann es die Videos auf dem Gebiet verarbeiten und sparen und macht gleichzeitig Urteil und Rohrabnahmeprüfprotokoll, Neigung und Kurvenbericht ausgeben.
TVS-2000 compoposed von der Raupe, von der Kamera, von der Kabeltrommel und von den Steuergeräten. Die Raupe kann verschiedene Arten von Kameras (d.h. Wanne u. Neigungskamera, axiale Kamera, Türspionskamera) entsprechend diffrerent Anforderungen, es zusammenbringen ist passend für 150-1500mm Durchmesserrohre.


Steuergerät MK3
1, Auflagen-Art-Steuergerät, 8,4' berührte LED, die in Sun-Glanz, 1024*768 Entschließung, 4.1kg lesbar ist
2, Win7 System, 128GB SSD, Rekordvideo im Standort, die Stunden 100+ Video können gespeichert werden.
3, Kameraposition, Höhenruderstellung in den Diagrammen
4, Neigungsbericht im Standort.
5, Systemstatus, Arbeitsparameter können Frage sein.

Pan&Tilt-Kamera JT2000
1.360 Grad, nicht begrenzt drehen sich
2, die Linsenheizung können Nebel verhindern
3, Kameralicht können justiert werden
4, maximale Helligkeitsverbesserung 50%, passender für kleinen Durchmesser
5, optionaler Laser, kalibrieren Defektgröße

Cralwer TVS-800
Imprägniern Sie zu IP68
Betriebstemperatur: -10ºC~50ºC
Passender Rohrdurchmesser: 250mm~2000mm
Antrieb: Motor DC-zwei
Aufzug: elektrischer Aufzug
Neigung: Grad mesurement Bereichs ±45, pecision 0,1 Grad
Geschwindigkeit: justierbare Geschwindigkeit, Maximum 32m/min
Richtung: schicken Sie nach, rückwärtig, link, recht
Druckanzeige: grünes Licht (1.2-1.5 halten, Normaldruck) ab, anormales Licht des roten Lichtes.
Klettern: max. Aufstiegsgrad über 50° entsprechend diffrerent Rohrstatus
Kamera des hinteren Anblicks: integrieren Sie Kamera und beleuchten Sie, kontrollieren Sie Raupe rückwärts und verkabeln Sie das Retreiving

Automatische Kabel-Trommel DLPA300
1,6 Kerne verkabeln, Gewichtsverminderung 50%, die Kosten und Durchfallquote, die erheblich verringert werden
2, Standardlänge: 200m, Maximum 300m
3, automatische Kabeltrommel

Türspionskamera JT360
1. Anblick des Grads View360 innerhalb des Rohres.
2. 92 Lampen PCS-Höhepunktes LED, Beleuchtungsreichweiten zu 200lm
3. Entschließung: 3000k Pixel, Bild der hohen Qualität.
4. wasserdicht: IP68, durchführbare 10 Meter Unterwasser.
5. Die Videos und die Bilder, die durch Kamera der Vollansicht MK3 notiert werden, können Vollbild innerhalb des Rohres durch Software PanoProfile 3D verbreiten und erzeugen 2D Profilbild, um genaues Maß von Rohrdefekten zu verwirklichen, installieren Form 3D und schaffen Abnahmeprüfprotokoll.

Fernbedienung APP.
Installieren Sie unsere Fernbedienung MK3 APP. auf Ihrem Mobiltelefon oder Auflage, die durch Android-System entwickelt werden, können Sie Fernsteuerungs-Steuergerät MK3.

Systemkonfiguration
