Trommel: | Handbuch, leicht | Steuerung: | Steuerknüppel und compuuter |
---|---|---|---|
Getriebe: | WIFI | Kabellänge: | 120M |
Markieren: | cctv-Rohrinspektionskameras,lassen Sie cctv-Ausrüstung ab |
Computergesteuerter Abflussrohr-Abwasserleitungs-Inspektions-Roboter
Computergesteuerter Abflussrohr-Abwasserleitungs-Inspektions-Roboter ist ein Produkt, das auf der Grundlage von industrielles Windows-System entworfen ist. Während der Prüfung werden Defektbilder erworben; danach kann ein Prüfbericht sofort erhalten werden. Darüber hinaus kann eine Rohrleitungssteigungskurve in der Zeit während der Prüfung erreicht werden, die Sedimentbedingung innerhalb der Rohrleitung zu bestimmen. Türspionslinse wird, Integrierung „PipePano-Rohrleitungspanoramaprüfungsvideoanalyse-Software“ benutzt, um das Panoramabild der inneren Wand der Rohrleitung zu erzeugen, quantitativ zu analysieren und feiner und zu bestimmen (Maß auf Rohrdurchmesser, Sprungsbreite und so weiter).

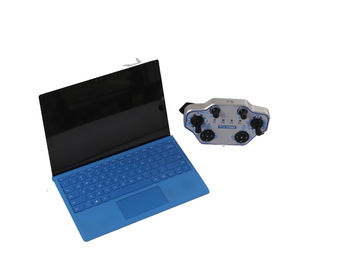

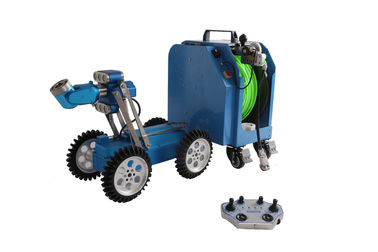

Dieses System wird aus einem Steuerknüppelkasten, manuellen einer Kabeltrommel, einer Raupe und einer Kamera verfasst. Die manuelle Kabeltrommel ist leicht, ist es für Transport und Operation einfach. Die wichtigste Verbesserung ist wir benutzen einen Windows-Laptop kein traditioneller Prüfer, um zu steuern. Sie wird mit einem Steuerknüppel ausgerüstet, können Sie beide auf Laptop und Steuerknüppel steuern. Der Kunde kann irgendeine Art Windows-Laptop als Prüfer benutzen
Er wird hauptsächlich für Rohr, Abwasserkanal, Abfluss inspectrion verwendet. Das Gerät wird mit starken Lichtern und tragbarer Stromversorgung ausgerüstet. Das längste Kabel kann 300 Meter entsprechend den Anforderungen von Kunden sein. Es ist ein imprägniertes Produkt, das in Wasser bis zu 10 Metern untergetaucht werden kann.
Eigenschaften:
1. ° 360 drehen sich von der Kamera
2. Windows-Laptop
3. Anti-eingenebeltes Kameraobjektiv
4. Laptop- und Steuerknüppelsteuerung
5. Brightless justierbar
6. Heller und einfacher Transport
Systemkonfiguration
Standardkonfiguration | Optionale Teile |
Raupe TVS800 | Axiale Kamera JT60 |
Wanne JT-2000 u. Neigungskamera | Kamera des Türspions JT360 |
Manuelle Kabeltrommel | Automatische Kabeltrommel |
Windows-Laptop | Tragbare bewegliche Energie PA500 |
Joysitck |
Technischer Parameter
Prüfer | 1. Verfügbar in irgendeinem Notebook als das Kontrollsystem 2. Drahtlose Steuerung 3. Realzeitanzeigendatum und Zeit, Laufdistanz, kriechende Haltungsinformationen und stellten die Anzeigengussinformationen, Gussgröße, Hintergrundfarbe ein. 4. Vorder- und Rückseite Anblickanzeige auf der gleichen Schnittstelle gleichzeitig. |
|
Pan&Tilt-Kamera JT2000 | 1.360 Grad, nicht begrenzt drehen sich 2, die Linsenheizung können Nebel verhindern 3, Kameralicht können justiert werden 4, maximale Helligkeitsverbesserung 50%, passender für kleinen Durchmesser 5, optionaler Laser, kalibrieren Defektgröße |
|
Cralwer TVS-800 | 1. Betriebstemperatur: -10ºC~50ºC 2. passender Rohrdurchmesser: 50mm~2000mm 3. Antrieb: Motor DC-zwei 4. Aufzug: elektrischer Aufzug 5. Neigung: Grad mesurement Bereichs ±45, pecision 0,1 Grad 6. Geschwindigkeit: justierbare Geschwindigkeit, Maximum 32m/min 7. Richtung: schicken Sie nach, rückwärtig, link, recht 8. Druckanzeige: grünes Licht (1.2-1.5 halten, Normaldruck) ab, anormales Licht des roten Lichtes. 9. Klettern: max. Aufstiegsgrad über 50° entsprechend diffrerent Rohrstatus 10. Kamera des hinteren Anblicks: integrieren Sie Kamera und beleuchten Sie, kontrollieren Sie Raupe rückwärts und verkabeln Sie das Retreiving |
|
Manuelle Kabel-Trommel DLPM120 | 1, manuelle Kabeltrommel 2, Standardlänge: 120m |
|

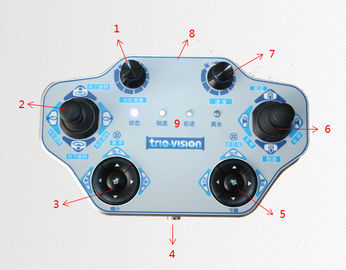

Steuerknüppel |
(1) Helligkeitsanpassung des hohen Strahls (2) Kamerasteuerung, gelassen/recht/Auf-/Ab (3) nahe des Kameralauten summens in/out/focus/weit/Mitte (4) Netzschalter (5) Aufzug Auf-/Ab--/Kupplung/hinterer Anblick/helle Anpassung der Kamera (6) Raupen-Richtungssteuerung, schicken nach,/rückwärts/verließen/recht (7) Raupengeschwindigkeitsregelung (8) USB (9) Licht des Ausrüstungsoperations-Status LED, der blaue Zahn, der nicht angeschlossen wird, ist Blaulicht, das purpurrote angeschlossene Licht |
