Rohr-Durchmesser: | 250-2000mm | Kabeltrommel: | Automatische |
---|---|---|---|
Kamera: | CCD | Auflösung: | 1024*768 |
Kameraheizung: | Anti-eingenebelte Heizungskamera | Wasserdicht: | IP68 |
Markieren: | cctv-Rohrinspektionskameras,lassen Sie cctv-Ausrüstung ab |
Wird wasserdichter IP68 Abwasserrohr-Inspektions-Raupen-Roboter für DN 250mm-2000mm hauptsächlich im Strom, Municipal, Verkehr, Versteinerung, Bau benutzt und es ist für die Untersuchung des Kessels, Rohrleitung passend, tun Untertagekabelkanal und -plätze Schaden Menschen an oder verbieten Manneintritt. Die Situation innerhalb des Rohres wird auf dem Bildschirm notiert und angezeigt; sie erleichtert auch, Personal für effektive Beobachtung, Entdeckung, schnelle Analyse und Diagnose Arbeits.
Eigenschaften:
1. ° 360 drehen sich von der Kamera
2. Anti-eingenebeltes Kameraobjektiv
3. Brightless justierbar
4. Tauschteile
5. CANBUS-System
6. Ein-Schlüsselmittelkamera
Das System compoposed von der Raupe, von der Kamera, von der Kabeltrommel und von den Steuergeräten. Die Raupe kann verschiedene Arten von Kameras (d.h. Wanne u. Neigungskamera, axiale Kamera, Türspionskamera) entsprechend diffrerent Anforderungen, es zusammenbringen ist passend für 250-2000mm Durchmesserrohre.
Systemkonfiguration
Standardkonfiguration | Optionale Teile |
Raupe TVS800 | Axiale Kamera JT60 |
Wanne JT90 u. Neigungskamera | Kamera des Türspions JT360 |
Automatische Kabeltrommel | Manuelle Kabeltrommel |
Steuergerät MK3 | Tragbare bewegliche Energie PA500 |
Einsteigelochhaken, Werkzeugkoffer und andere Zusätze |
Steuergerät MK3
1, Auflagen-Art-Steuergerät, 8,4' berührte LED, die in Sun-Glanz, 1024*768 Entschließung, 4.1kg lesbar ist
2, Win7 System, 128GB SSD, Rekordvideo im Standort, die Stunden 100+ Video können gespeichert werden.
3, Kameraposition, Höhenruderstellung in den Diagrammen
4, Neigungsbericht im Standort.
5, Systemstatus, Arbeitsparameter können Frage sein.
Pan&Tilt-Kamera JT2000
1, 360 Grad, nicht begrenzt drehen sich
2, die Linsenheizung können Nebel verhindern
3, Kameralicht können justiert werden
4, maximale Helligkeitsverbesserung 50%, passender für kleinen Durchmesser
5, optionaler Laser, kalibrieren Defektgröße

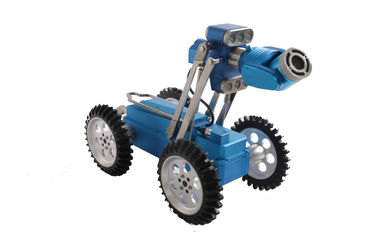

Cralwer TVS-800
Imprägniern Sie zu IP68
Betriebstemperatur: -10ºC~50ºC
Passender Rohrdurchmesser: 250mm~2000mm
Antrieb: Motor DC-zwei
Aufzug: elektrischer Aufzug
Neigung: Grad mesurement Bereichs ±45, pecision 0,1 Grad
Geschwindigkeit: justierbare Geschwindigkeit, Maximum 32m/min
Richtung: schicken Sie nach, rückwärtig, link, recht
Druckanzeige: grünes Licht (1.2-1.5 halten, Normaldruck) ab, anormales Licht des roten Lichtes.
Klettern: max. Aufstiegsgrad über 50° entsprechend diffrerent Rohrstatus
Kamera des hinteren Anblicks: integrieren Sie Kamera und beleuchten Sie, kontrollieren Sie Raupe rückwärts und verkabeln Sie das Retreiving
Automatische Kabel-Trommel DLPA300
1,6 Kerne verkabeln, Gewichtsverminderung 50%, die Kosten und Durchfallquote, die erheblich verringert werden
2, Standardlänge: 200m, Maximum 300m
3, automatische Kabeltrommel
Türspionskamera JT360 (OPTIONAL)
1. Anblick des Grads View360 innerhalb des Rohres.
2. 92 Lampen PCS-Höhepunktes LED, Beleuchtungsreichweiten zu 200lm
3. Entschließung: 3000k Pixel, Bild der hohen Qualität.
4. wasserdicht: IP68, durchführbare 10 Meter Unterwasser.
5. Die Videos und die Bilder, die durch Kamera der Vollansicht MK3 notiert werden, können Vollbild innerhalb des Rohres durch Software PanoProfile 3D verbreiten und erzeugen 2D Profilbild, um genaues Maß von Rohrdefekten zu verwirklichen, installieren Form 3D und schaffen Abnahmeprüfprotokoll.
Fernbedienung APP.
Installieren Sie unsere Fernbedienung MK3 APP. auf Ihrem Mobiltelefon oder Auflage, die durch Android-System entwickelt werden, können Sie Fernsteuerungs-Steuergerät MK3.
