CIPP Hochintensitäts-LED-UV-Härtungssystem ohne Ausgrabungsrohr Rehabilitation zuverlässig und konstant

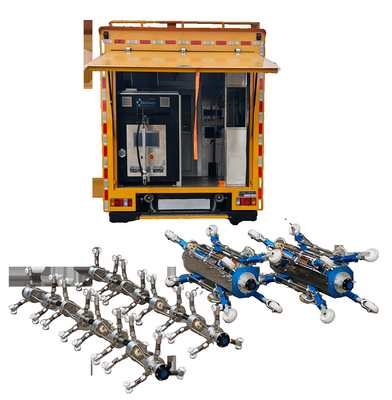

Das UV-CIPP-Aufhärtungssystem verwendet ein sehr zuverlässiges SPS-Steuerungssystem, um alle Operationen zu steuern.Die Diagnosefunktionen können erweitert werdenDie elektrische Kabeltrommel ist mit einem standardmäßigen 200 m hohtemperaturbeständigen UV-Härtungskabel ausgestattet, der auf 300 m verlängert werden kann.Die elektrische Lichtquelle kann DN150-2000mm Rohr ohne Graben Rehabilitation befriedigenDas gesamte System ist kompakter und für die Montage auf allen Lastkraftwagen geeignet.

Systemkonfiguration

1.UV-Lampen und Lichtträger

1.1.Kleine Lichtquelle

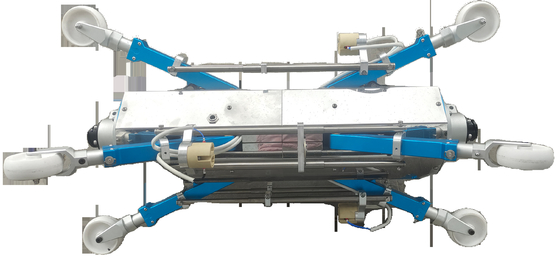

Kleine Lichtquelle ((150-800mm)

1.1.1Für Rohrdurchmesser: DN150-800.

1.1.2. Lichtkette, bestehend aus 2 Einheiten mit jeweils 4 UV-Hochleistungslampen, insgesamt 8 Lampen, Leistungsstufen: 400/500/650W, Gesamtleistung 5200W.

1.1.3. 1 Sensor für die Messung der Lufttemperatur; 4 Sensoren für die Innenfläche der Auskleidung (IR-Sensor);

1.1.4Jede Leichtkette kann zufällig ersetzt und installiert werden, ohne dass eine Installationsfolge erforderlich ist.

1.1.5Die vorne steckbare, hitzebeständige Kamera, mit einem leistungsstarken LED-Licht ausgestattet.

1.1.6Die Installation und Anpassung von leichten Kettenrädern und -beinen ist einfach und bequem, um den Anforderungen an einen schnellen Austausch für verschiedene Rohrdurchmesser und verschiedene Rohrformen im Feld gerecht zu werden.

1.1.7. Die Zündungsintervalle der UV-Lampe vor eingestellt, wird das System die Zündung der Lampe und Flamme automatisch nach der vor eingestellten Zeit zu steuern.Sie können auch manuelle Steuerung wählen, um die komplizierte Feld-Situation zu handhaben.

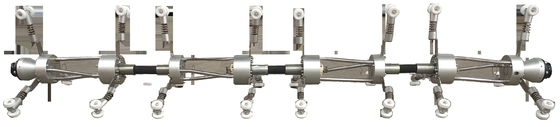

1.2 Große Lichtquelle

1.2.1Für den Rohrdurchmesser: DN600-1600.

1.2.2. Lichtkette, bestehend aus 2 Einheiten mit jeweils 4 UV-Hochleistungslampen, insgesamt 8 Lampen, Leistungsstufen:1000/1200/1500W, Gesamtleistung 12000W.

1.2.3. 1 Sensor zur Messung der Lufttemperatur; 3 Sensoren für die Innenfläche der Auskleidung (IR-Sensor);

1.2.4. Das Leichtkettenrad und die Beine werden von einem Motor angetrieben, können automatisch in Rohren ausgestreckt und zurückgezogen werden, um den Betrieb in großen Rohren schnell abzuschließen.

1.2.5Die vorne steckbare, hitzebeständige Kamera, mit einem leistungsstarken LED-Licht ausgestattet.

1.2.6Die Installation und Anpassung von leichten Kettenrädern und -beinen ist einfach und bequem, um den Anforderungen an einen schnellen Austausch für verschiedene Rohrdurchmesser und verschiedene Rohrformen im Feld gerecht zu werden.

2 Kabel und Kabelrolle

2.1.Kabel: Standardlänge 120 m, hitzebeständig, UV-beständig, zur Steuerung der Härtung, der Übertragung von Videosignalen, des Antriebs von Lichtquellen.

2.2.Kabelrolle: durchsichtige Gestaltung für das Außenrack, geringes Gewicht, bequem zu reparieren, mit inneren Beleuchtungssystemen.

2.3 Rückseiteilkamera: zur Inspektion des Auskleidungsmaterials.

3 Steuerungseinheit:

3.1. PLC-gesteuertes Schaltgerät zur Bedienung der Kabeltrommel und der UV-Lichtkette. Bedienung durch den innovativen Siemens-Touchscreen. Standardkabel 150m.

3.2. Betriebssystem Windows. Alle Härteinformationen und Videos sind sichtbar. Die folgenden Daten werden angezeigt und aufgezeichnet: Geschwindigkeit, Druck, Oberflächentemperatur, Lichtkettenstatus und Länge,Daten können exportiert werden.

3.3. Computer mit Software und 3 Bildschirmen, darunter:

1 x 15 ̊ TFT-Monitor für den Betrieb und die Steuerung des gesamten Systems;

1 x 17 ̊ TFT-Monitor für die Bildübertragung der Kamera;

1 x 22 ̊ TFT-Monitor für die Software und den Betrieb des gesamten Systems.

4 Bläser

4.1Hochleistungsbläser, Leistung: 1400 m3/h, Nennleistung: 18,5 kW, 50 Hz, maximaler Druck 0,7 bar.

4.2- Tief entwickeltes Steuerungssystem, steuern Sie den Bläser über den Touchscreen der Steuerungskabine.

4.3- Steckschalter mit Kabeltrommel verbinden.

4.4Software: Windows-System, Druckvisualisierung und Kalibrierung, Steuerung der Liner-Erweiterung.

4.5Eingebautes Filter und Abstandsventil, Ölfrei, Luftkühlung.

5 Endkappen

Für Rohrdurchmesser: DN300-500,DN500-650,DN800-1000
