Name: | Roboterraupen-Rohr-Kontrollsystem | Rohrdurchmesser: | 150-1500mm |
---|---|---|---|
Operationssystem: | Windows, Wincan drinnen | Kabeltrommel: | Automatik, 300m |
Kamerakopf: | Schwenken & Neigen | Entschließung: | 1024*768 |
Markieren: | 1500mm Roboterraupen-Rohr-Kontrollsystem,CCDroboterraupen-Rohr-Kontrollsystem,1500MM Abwasserkanal-Inspektionsroboter |

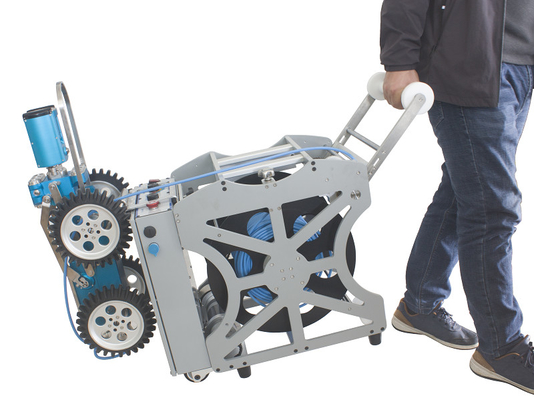

CCTV 1500mm Roboterentschließung des raupen-Rohr-Kontrollsystem-1024*768
Steuert Roboterrohr-Kontrollsystem der raupen-TVS-2000 die Raupe, die in das Rohr sich bewegt, kann die hochauflösende Kamera in der Front der Raupe volle Inspektion und Aufnahme für die Defekte in den Rohren machen und mittelt die Bilder dem Steuergerät über das Kabel synchron über, um Fernmonitor zu verwirklichen. Das Steuergerät nimmt Windows-Operationssystem, kann es die Videos auf dem Gebiet verarbeiten und sparen und macht gleichzeitig Urteil und Ertragrohrabnahmeprüfprotokoll, Neigung und Kurvenbericht.
Compoposed Roboterrohr-Kontrollsystem der raupen-TVS-2000 von der Raupe, von der Kamera, von der Kabeltrommel und von den Steuergeräten. Die Raupe kann verschiedene Arten von Kameras (d.h. Wanne u. Neigungskamera, axiale Kamera, Türspionskamera) entsprechend diffrerent Anforderungen, es zusammenbringen ist passend für 250-2000mm Durchmesserrohre.
Steuergerät MK3
1, Auflagen-Art-Steuergerät, 8,4' berührte LED, die in Sun-Glanz, 1024*768 Entschließung, 4.1kg lesbar ist
2, Win7 System, 128GB SSD, Rekordvideo im Standort, Video der Stunden 100+ können gespeichert werden.
3, Kameraposition, Höhenruderstellung in den Diagrammen
4, Neigungsbericht im Standort.
5, Systemstatus, Arbeitsparameter können Frage sein.
Pan&Tilt-Kamera JT2000
1, 360 Grad, kein begrenzt drehen sich
2, die Linsenheizung können Nebel verhindern
3, Kameralicht können justiert werden
4, maximale Helligkeitsverbesserung 50%, passender für kleinen Durchmesser
5, optionaler Laser, kalibrieren Defektgröße
Cralwer TVS-800
Imprägniern Sie zu IP68
Betriebstemperatur: -10ºC~50ºC
Passender Rohrdurchmesser: 250mm~2000mm
Antrieb: Motor DC-zwei
Aufzug: elektrischer Aufzug
Neigung: Grad mesurement Bereichs ±45, pecision 0,1 Grad
Geschwindigkeit: justierbare Geschwindigkeit, max. 32m/min
Richtung: vorwärts rückwärtig, link, recht
Druckanzeige: grünes Licht (1.2-1.5 Stange, Normaldruck), rotes helles anormales Licht.
Klettern: max. Aufstiegsgrad über 50° entsprechend diffrerent Rohrstatus
Kamera des hinteren Anblicks: integrieren Sie Kamera und Licht, kontrollieren Raupe rückwärts und das retreiving Kabel
Cralwer TVS-150
Imprägniern Sie zu IP68
Betriebstemperatur: -10ºC~50ºC
Passender Rohrdurchmesser: 100mm~600mm
Antrieb: Motor DC-zwei
Neigung: Grad mesurement Bereichs ±45, pecision 0,1 Grad
Geschwindigkeit: justierbare Geschwindigkeit, max. 32m/min
Richtung: vorwärts rückwärtig, link, recht
Druckanzeige: grünes Licht (1.2-1.5 Stange, Normaldruck), rotes helles anormales Licht.
Klettern: max. Aufstiegsgrad über 50° entsprechend diffrerent Rohrstatus
Kamera des hinteren Anblicks: integrieren Sie Kamera und Licht, kontrollieren Raupe rückwärts und das retreiving Kabel
Automatische Kabel-Trommel DLPA300
1,6 Kerne verkabeln, Gewichtsverminderung 50%, die Kosten und Durchfallquote, die erheblich verringert werden
2, Standardlänge: 200m, Maximum 300m
3, automatische Kabeltrommel
Türspionskamera JT360
1. Anblick des Grads View360 innerhalb des Rohres.
2. 92 Lampen PCS-Höhepunktes LED, Beleuchtungsreichweiten zu 200lm
3. Entschließung: 3000k Pixel, Bild der hohen Qualität.
4. wasserdicht: IP68, durchführbare 10 Meter unter Wasser.
5. Die Videos und die Bilder, die durch Kamera der Vollansicht MK3 notiert werden, können Vollbild innerhalb des Rohres durch Software PanoProfile 3D verbreiten und erzeugen 2D Profilbild, um genaues Maß von Rohrdefekten zu verwirklichen, 3D zu installieren zu formen und Abnahmeprüfprotokoll zu schaffen.
Fernsteuerungs-APP.
Installieren Sie unsere Fernsteuerungs-APP MK3. auf Ihrem Mobiltelefon oder Auflage, die durch Android-System entwickelt werden, können Sie Fernsteuerungs-Steuergerät MK3.
Standardkonfiguration:
Raupe TVS800
Wanne JT90 u. Neigungskamera
Automatische Kabeltrommel
Steuergerät MK3
Einsteigelochhaken, Werkzeugkoffer und andere Zusätze
Optionale Teile:
Axiale Kamera JT60
Kamera des Türspions JT360
Manuelle Kabeltrommel
Tragbare bewegliche Energie PA500
