Name: | Rohrleitungs-Inspektions-Kamera-System | Trommel: | Motorisiert und automatisch |
---|---|---|---|
Steuerung: | Computer oder spezieller Prüfer | Kamera: | 360 Grad |
Kabellänge: | 300m | Anderer Name: | Cctv-Abwasserkanal-Kamera |
Markieren: | 300m Rohrleitungs-Inspektions-Kamera-System,360 Grad-Rohrleitungs-Inspektions-Kamera-System,360 Grad CCTV-Abwasserkanal-Kamera |
300m Rohrleitungs-Inspektions-Kamera-System 360 Grad drehen CCTV-Abwasserkanal-Kamera
Anwendung des Rohrleitungs-Inspektions-Kamera-Systems
Automatischer Kabel-Trommel-Abwasserkanal und Abflussrohr-Inspektions-Roboter wird hauptsächlich für Hauptrohre, Abwasserkanal, Abflussinspektion benutzt. Das Gerät wird mit starken Lichtern und tragbarer Stromversorgung ausgerüstet. Das längste Kabel kann 300 Meter entsprechend den Anforderungen von Kunden sein. Es ist ein imprägniertes Produkt, das in Wasser untergetaucht werden kann bis 10 Meter.
Eigenschaften des Rohrleitungs-Inspektions-Kamera-Systems:
1. 360 Grad sich drehen an Kamera
2. Automatische Kabeltrommel
3. Anti-eingenebeltes Kameraobjektiv
4. Windows-Operationssystem
5. Brightless justierbar
Rohrleitungs-Inspektions-Kamera-Systemkonfiguration
Standardkonfiguration | Optionale Teile |
Raupe TVS800 | Axiale Kamera JT60 |
Wanne JT-2000 u. Neigungskamera | Kamera des Türspions JT360 |
Automatische Kabeltrommel | Manuelle Kabeltrommel |
Prüfer MK3 | Tragbare bewegliche Energie PA500 |
Technischer Parameter
Steuergerät MK3
1, Auflagen-Art-Steuergerät, 8,4' berührte LED, die in Sun-Glanz, 1024*768 Entschließung, 4.1kg lesbar ist
2, Win7 System, 128GB SSD, Rekordvideo im Standort, Video der Stunden 100+ können gespeichert werden.
3, Kameraposition, Höhenruderstellung in den Diagrammen
4, Neigungsbericht im Standort.
5, Systemstatus, Arbeitsparameter können Frage sein.
Pan&Tilt-Kamera JT2000
1.360 Grad, kein begrenzt drehen sich
2, die Linsenheizung können Nebel verhindern
3, Kameralicht können justiert werden
4, maximale Helligkeitsverbesserung 50%, passender für kleinen Durchmesser
5, optionaler Laser, kalibrieren Defektgröße

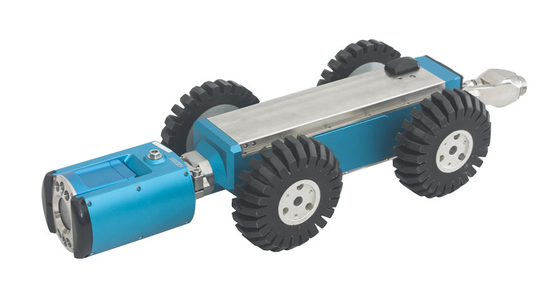

Cralwer TVS-800
Imprägniern Sie zu IP68
Betriebstemperatur: -10ºC~50ºC
Passender Rohrdurchmesser: 250mm~2000mm
Antrieb: Motor DC-zwei
Aufzug: elektrischer Aufzug
Neigung: Grad mesurement Bereichs ±45, pecision 0,1 Grad
Geschwindigkeit: justierbare Geschwindigkeit, max. 32m/min
Richtung: vorwärts rückwärtig, link, recht
Druckanzeige: grünes Licht (1.2-1.5 Stange, Normaldruck), rotes helles anormales Licht.
Klettern: max. Aufstiegsgrad über 50° entsprechend diffrerent Rohrstatus
Kamera des hinteren Anblicks: integrieren Sie Kamera und Licht, kontrollieren Raupe rückwärts und das retreiving Kabel
Automatische Kabel-Trommel DLPA300
1,6 Kerne verkabeln, Gewichtsverminderung 50%, die Kosten und Durchfallquote, die erheblich verringert werden
2, Standardlänge: 200m, Maximum 300m
3, automatische Kabeltrommel
Türspionskamera JT360
1. Anblick des Grads View360 innerhalb des Rohres.
2. 92 Lampen PCS-Höhepunktes LED, Beleuchtungsreichweiten zu 200lm
3. Entschließung: 3000k Pixel, Bild der hohen Qualität.
4. wasserdicht: IP68, durchführbare 10 Meter unter Wasser.
5. Die Videos und die Bilder, die durch Kamera der Vollansicht MK3 notiert werden, können Vollbild innerhalb des Rohres durch Software PanoProfile 3D verbreiten und erzeugen 2D Profilbild, um genaues Maß von Rohrdefekten zu verwirklichen, 3D zu installieren zu formen und Abnahmeprüfprotokoll zu schaffen.
