8,4 Zoll-wasserdichtes Rohr-Inspektions-Kamera-System für Abfluss-Inspektion

8,4 Zoll-wasserdichtes Rohr-Inspektions-Kamera-System für Abfluss-Inspektion

Das Rohr-Inspektions-Kamera-System Kamera-spitzte Sonde mit 8,4 Zoll LCD-Monitor für Inspektionsbereich schwer zugänglich ansehen.

Während der Inspektion werden Defektbilder erworben; ein Prüfbericht kann sofort erhalten werden. Darüber hinaus kann eine Rohrleitungssteigungskurve in der Zeit während der Inspektion erreicht werden, die Sedimentbedingung innerhalb der Rohrleitung zu bestimmen. Türspionslinse wird, Integrierung „PipePano-Rohrleitungspanoramaprüfende Videoanalyse-Software“ benutzt, um das Panoramabild der inneren Wand der Rohrleitung zu erzeugen, quantitativ zu analysieren und feiner und zu bestimmen (Maß auf Rohrdurchmesser, Sprungsbreite und so weiter).

Eigenschaften der Rohr-Inspektions-Kamera:

1. ° 360 drehen sich von der Kamera

2. Automatische Kabeltrommel

3. Anti-eingenebeltes Kameraobjektiv

4. Windows-Operationssystem

5. Brightless justierbar

6. Wincan-Software-Innere

Rohr-Inspektions-Kamera-Konfiguration

Technischer Parameter

Steuergerät MK3
1, Auflagen-Art-Steuergerät, 8,4' berührte LED, die in Sun-Glanz, 1024*768 Entschließung, 4.1kg lesbar ist
2, Win7 System, 128GB SSD, Rekordvideo im Standort, Video der Stunden 100+ können gespeichert werden.
3, Kameraposition, Höhenruderstellung in den Diagrammen
4, Neigungsbericht im Standort.
5, Systemstatus, Arbeitsparameter können Frage sein.

Pan&Tilt-Kamera JT2000
1.360 Grad, kein begrenzt drehen sich
2, die Linsenheizung können Nebel verhindern
3, Kameralicht können justiert werden
4, maximale Helligkeitsverbesserung 50%, passender für kleinen Durchmesser
5, optionaler Laser, kalibrieren Defektgröße

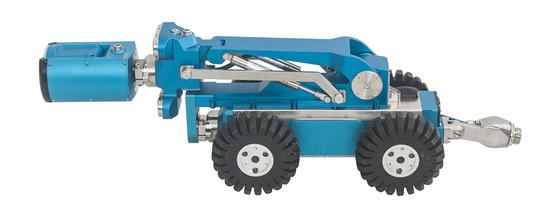

Cralwer TVS-800
Imprägniern Sie zu IP68
Betriebstemperatur: -10ºC~50ºC
Passender Rohrdurchmesser: 250mm~2000mm
Antrieb: Motor DC-zwei
Aufzug: elektrischer Aufzug
Neigung: Grad mesurement Bereichs ±45, pecision 0,1 Grad
Geschwindigkeit: justierbare Geschwindigkeit, max. 32m/min
Richtung: vorwärts rückwärtig, link, recht
Druckanzeige: grünes Licht (1.2-1.5 Stange, Normaldruck), rotes helles anormales Licht.
Klettern: max. Aufstiegsgrad über 50° entsprechend diffrerent Rohrstatus
Kamera des hinteren Anblicks: integrieren Sie Kamera und Licht, kontrollieren Raupe rückwärts und das retreiving Kabel

Automatische Kabel-Trommel DLPA300
1,6 Kerne verkabeln, Gewichtsverminderung 50%, die Kosten und Durchfallquote, die erheblich verringert werden
2, Standardlänge: 200m, Maximum 300m
3, automatische Kabeltrommel

Türspionskamera JT360
1. Anblick des Grads View360 innerhalb des Rohres.
2. 92 Lampen PCS-Höhepunktes LED, Beleuchtungsreichweiten zu 200lm
3. Entschließung: 3000k Pixel, Bild der hohen Qualität.
4. wasserdicht: IP68, durchführbare 10 Meter unter Wasser.
5. Die Videos und die Bilder, die durch Kamera der Vollansicht MK3 notiert werden, können Vollbild innerhalb des Rohres durch Software PanoProfile 3D verbreiten und erzeugen 2D Profilbild, um genaues Maß von Rohrdefekten zu verwirklichen, 3D zu installieren zu formen und Abnahmeprüfprotokoll zu schaffen.
