Hohe Präzision CCTV-Rohrleitungs-Inspektion, Sonar-Abwasserkanal-Inspektions-Ausrüstungs-Schlüssel-Mittelsteuerung

Grundlegende Informationen
Herkunftsort: China
Markenname: Trio-Vision
Modellnummer: TVS-6000
Min Bestellmenge: 1
Verpackung Informationen: Karton
Lieferzeit: 4-8 Wochen
Versorgungsmaterial-Fähigkeit: 10 Sätze pro Monate
Inspektionsstrecke: 100-6000mm Wasserbeweis: IP63
Frequenz: 512Hz
Markieren:

Sonarrohrinspektion

,

Abwasserkanalinspektionsausrüstung

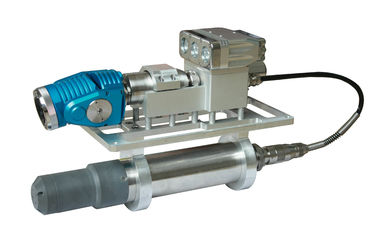

CCTV und Sonar leiten Kontrollsystem-Abwasserkanal-Abflussrohr mit Wasser-Inspektion

Im Allgemeinen wird CCTV, der mit Sonar kombiniert wird, für interne Zustandsprüfung oder Einschätzung benutzt, in der Tiefe des Flusses des Abwassers von 25% bis 75% des Gesamtabwasserkanaldurchmessers für Abwasserkanäle größeres than500mm im Durchmesser sich unterscheidet. Der Abwasserkanal unter Wasserkanister wird durch den Sonar gescannt, wenn Überwasser, kann durch das Kamerasystem kontrolliert werden, um das Videoabnahmeprüfprotokoll zu erzeugen. Das Gerät, verwendet zwei Kontrollsystemen, macht eine neue Ära auf dem Weg von der Rohrleitungsinspektion.


Eigenschaften:
Cctv- u. Sonar-Inspektion zusammen

Cctv-Inspektion Überwasser, soanr Inspektion unter Wasser

Cctv- und Sonarbildanzeige auf dem gleichen Schirm

Daten und Bilder gespeichert im Festspeicher
Eingebaute Rollen- und Neigungswinkel-Sensoren
Eingebaute Kabelzählerschnittstelle
Kontrollieren Sie Rohrprofil automatisch

Sonar-Sonden-technischer Parameter



Akustischer Parameter
Akustische Frequenz
2MHz

Wellenbreite
1.1° (Kegelwellenstrahl)

Seitliche Entschließung

0.5mm (Rohrradius 125mm)
Max. Inspektionsradius 12m
Übertragen Sie Impulsbreite 4~20us

Empfangen von Wellenbreite
500KHz



Pan&Tilt-Kamera JT2000
1, 360 Grad, nicht begrenzt drehen sich
2, die Linsenheizung können Nebel verhindern
3, Kameralicht können justiert werden
4, maximale Helligkeitsverbesserung 50%, passender für kleinen Durchmesser
5, optionaler Laser, kalibrieren Defektgröße

Hohe Präzision CCTV-Rohrleitungs-Inspektion, Sonar-Abwasserkanal-Inspektions-Ausrüstungs-Schlüssel-Mittelsteuerung 0

Steuerung ZK200 |Einheit

Steuerscheibe: Steuerung der Raupengeschwindigkeit, Richtung, die auf und ab fokussierende Kamera, Rotation, Lichtstärke, Kamera, Kupplung, der Schaltkasten kann sein herausnahm separat und tut Operation durch einen Draht DB9.

Energie: Wechselstrom 220V

Ertrag: Kamerad-Modus

Wasserdicht: IP63

Kamerasteuerung: eine Schlüsselmittelsteuerung

Datenausgabe: Abstand, Zeitliveanzeige, Druck, Neigung, Aufzugshöhen-Animationsanzeige.

Entschließung: 800*640

Entschließung: 1024*768

Gewicht: 20kg

Hohe Präzision CCTV-Rohrleitungs-Inspektion, Sonar-Abwasserkanal-Inspektions-Ausrüstungs-Schlüssel-Mittelsteuerung 1

Manuelle Kabel-Trommel:
Zähler: Kodierer der hohen Präzision (±0.1m), Kabellängeberechnung.
Überlagerung: manuelle Überlagerung
Wasserdicht: IP63
Hohe Präzision CCTV-Rohrleitungs-Inspektion, Sonar-Abwasserkanal-Inspektions-Ausrüstungs-Schlüssel-Mittelsteuerung 2

SonarProf-Rohr-Sonar-Berufsanalyse-Software
Stützrohrquerschnitt in der Realzeitdarstellung und ein volles 360-Grad-Profil ausdehnbar (IMG. 1)
Erzeugen Sie automatisch das 3-D Modellieren des Rohres und sehen Sie Rückstand- und Defektinnere offenbar an (IMG. 2)
Stützen Sie die leicht grafisch dargestellt zu werden Rückstandvolumenberechnung u. Analysedaten, (IMG. 3)
Automatischer Bericht für hohe Leistungsberichtvorbereitung (IMG. 4)

Hohe Präzision CCTV-Rohrleitungs-Inspektion, Sonar-Abwasserkanal-Inspektions-Ausrüstungs-Schlüssel-Mittelsteuerung 3Hohe Präzision CCTV-Rohrleitungs-Inspektion, Sonar-Abwasserkanal-Inspektions-Ausrüstungs-Schlüssel-Mittelsteuerung 4Hohe Präzision CCTV-Rohrleitungs-Inspektion, Sonar-Abwasserkanal-Inspektions-Ausrüstungs-Schlüssel-Mittelsteuerung 5
