Rohr-Durchmesser: | 100-6000mm | Wasserbeweis: | IP63 |
---|---|---|---|
Akustische Frequenz: | 2MHz | Wellen-Breite: | 1.1° (Kegelwellenstrahl) |
Seitliche Entschließung: | 0.5mm (Rohrradius 125mm) | Empfangen von Wellenbreite: | 500kHz |
Markieren: | digitale Inspektionskamera,Abwasserrohr-Inspektionskamera |

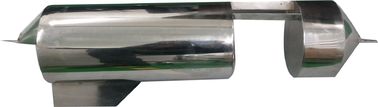

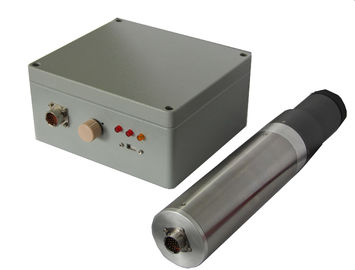

Unterwasserabwasserrohr-Sonar-Kontrollsystem Tvs-6000
Rohrleitungs-Kontrollsystem des Sonar-TVS-6000 ermittelt und Genauigkeitsziele unter Wasser mittels des Prinzips der Wellenreflexion. Sie kann die Rohrleitungsinspektion deshalb durchführen, die mit Flüssigkeit gefüllt wird, um die Informationen des Sprunges und des Rückstands im Rohr zu bestimmen; und es ist das höchstentwickelte Gerät für Rohrleitungsinspektion und -einschätzung.
Eigenschaften:
Schließen Sie einen ununterbrochenen simultanen Scan von 360 Grad innerhalb 1s ab
Freundliche Programmschnittstelle, zum bereitwillig zu funktionieren
Daten und Bilder gespeichert im Festspeicher
Eingebaute Rollen- und Neigungswinkel-Sensoren
Eingebaute Kabelzählerschnittstelle
Kontrollieren Sie Rohrprofil automatisch
Sonar-technischer Parameter
Akustischer Parameter | Akustische Frequenz |
2MHz |
Wellenbreite |
1.1° (Kegelwellenstrahl) | |
Seitliche Entschließung |
0.5mm (Rohrradius 125mm) |
|
Max. Inspektionsradius | 12m | |
Übertragen Sie Impulsbreite | 4~20us | |
Empfangen von Wellenbreite |
500KHz |

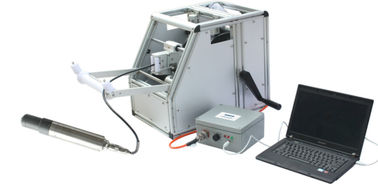

Manuelle Kabel-Trommel:
Zähler: Kodierer der hohen Präzision (±0.1m), Kabellängeberechnung.
Überlagerung: manuelle Überlagerung
Wasserdicht: IP63
SonarProf-Rohr-Sonar-Berufsanalyse-Software
Stützrohrquerschnitt in der Realzeitdarstellung und ein volles 360-Grad-Profil ausdehnbar (IMG. 1)
Erzeugen Sie automatisch das 3-D Modellieren des Rohres und sehen Sie Rückstand- und Defektinnere offenbar an (IMG. 2)
Stützen Sie die leicht grafisch dargestellt zu werden Rückstandvolumenberechnung u. Analysedaten, (IMG. 3)
Automatischer Bericht für hohe Leistungsberichtvorbereitung (IMG. 4)
