Inspektionsstrecke: | 100-6000mm | Wasserbeweis: | IP63 |
---|---|---|---|
Frequenz: | 512Hz | Name: | Kanalrohrsystem-Inspektion |
Typ: | Elektrisch | technisch: | Sonar |
Markieren: | digitale Inspektionskamera,Abwasserrohr-Inspektionskamera |

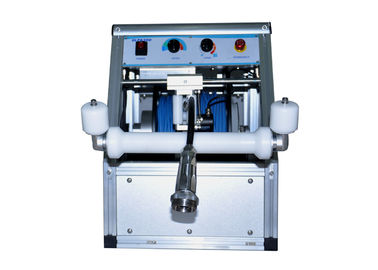

Elektrische Kanalrohrsystem-Inspektions-/Sonar-Digital-Inspektions-Kamera
Kanalrohrsystem-Inspektions-Anwendung:
Elektrischer Strom, Erdölchemikalie, Druckbehälter, Schienendurchfahrt, städtische Verwaltung, Aerospace, Kesselinspektion, Schiffsbau, Automobilherstellung, mechanische Herstellung, Rohrleitungsherstellung, industrielle Rohrleitung, etc.
Kanalrohrsystem-Prüfmerkmale:
Schließen Sie einen ununterbrochenen simultanen Scan von 360 Grad innerhalb 1s ab
Freundliche Programmschnittstelle, zum bereitwillig zu funktionieren
Daten und Bilder gespeichert im Festspeicher
Eingebaute Rollen- und Neigungswinkel-Sensoren
Eingebaute Kabelzählerschnittstelle
Kontrollieren Sie Rohrprofil automatisch
Kanalrohrsystem-Inspektions-technischer Parameter
Akustischer Parameter | Akustische Frequenz |
2MHz |
Wellenbreite |
1.1° (Kegelwellenstrahl) | |
Seitliche Entschließung |
0.5mm (Rohrradius 125mm) |
|
Max. Inspektionsradius | 12m | |
Übertragen Sie Impulsbreite | 4~20us | |
Empfangen von Wellenbreite |
500KHz |
Manuelle Kabel-Trommel:
Zähler: Kodierer der hohen Präzision (±0.1m), Kabellängeberechnung.
Überlagerung: manuelle Überlagerung
Wasserdicht: IP63
SonarProf-Rohr-Sonar-Berufsanalyse-Software
Stützrohrquerschnitt in der Realzeitdarstellung und ein volles 360-Grad-Profil ausdehnbar (IMG. 1)
Erzeugen Sie automatisch das 3-D Modellieren des Rohres und sehen Sie Rückstand- und Defektinnere offenbar an (IMG. 2)
Stützen Sie die leicht grafisch dargestellt zu werden Rückstandvolumenberechnung u. Analysedaten, (IMG. 3)
Automatischer Bericht für hohe Leistungsberichtvorbereitung (IMG. 4)
