Name: | Sonarrohrinspektion | Rohr-Durchmesser: | 100-6000mm |
---|---|---|---|
Anwendung: | Unterwasser | Akustische Frequenz: | 2MHz |
Wellen-Breite: | 1.1° (Kegelwellenstrahl) | Merkmal: | Genaues Maß |
Markieren: | Rohrleitungsvideoinspektion,digitale Inspektionskamera |

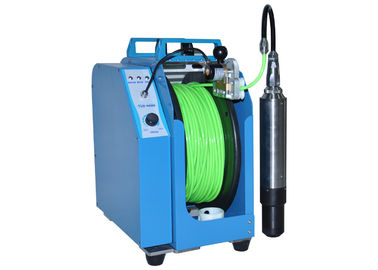

Genaue Maß-Sonar-Rohr-Inspektion mit Sonar-Sonde, Kabel-Spule
Sonar-Rohr-Inspektionsanwendung:
Die Sonar-Rohr-Inspektion ist verwendet für Wasserbrunnen-Bohrlochinspektion, Ingenieurgeologie, Hydrogeologie, geologische Prospektierung, Bergbauabteilung weit verbreitetes; anwendbar auf vertikale Löcher, horizontale Löcher und geneigte Krisenwinkel, Aufzuglöcher, geologische Bohrung und konkrete Bohrung, etc.
Sonar-Rohr-Prüfmerkmale:
Schließen Sie einen ununterbrochenen simultanen Scan von 360 Grad innerhalb 1s ab
Freundliche Programmschnittstelle, zum bereitwillig zu funktionieren
Daten und Bilder gespeichert im Festspeicher
Eingebaute Rollen- und Neigungswinkel-Sensoren
Sonar-Rohr-Inspektions-Parameter
Akustischer Parameter | Akustische Frequenz |
2MHz |
Wellenbreite |
1.1° (Kegelwellenstrahl) | |
Seitliche Entschließung |
0.5mm (Rohrradius 125mm) |
|
Max. Inspektionsradius | 12m | |
Übertragen Sie Impulsbreite | 4~20us | |
Empfangen von Wellenbreite |
500KHz |
Manuelle Kabel-Trommel:
Zähler: Kodierer der hohen Präzision (±0.1m), Kabellängeberechnung.
Überlagerung: manuelle Überlagerung
Wasserdicht: IP63
SonarProf-Rohr-Sonar-Berufsanalyse-Software
Stützrohrquerschnitt in der Realzeitdarstellung und ein volles 360-Grad-Profil ausdehnbar (IMG. 1)
Erzeugen Sie automatisch das 3-D Modellieren des Rohres und sehen Sie Rückstand- und Defektinnere offenbar an (IMG. 2)
Stützen Sie die leicht grafisch dargestellt zu werden Rückstandvolumenberechnung u. Analysedaten, (IMG. 3)
Automatischer Bericht für hohe Leistungsberichtvorbereitung (IMG. 4)
