Inspektionsstrecke: | 100-6000mm | Wasserbeweis: | IP63 |
---|---|---|---|
Frequenz: | 512Hz | Name: | Sonarrohrinspektion |
Typ: | Rohr-Kontrollsystem | Merkmal: | Errichtet in den Rollen-und Neigungs-Winkel-Sensoren |
Markieren: | digitale Inspektionskamera,Abwasserrohr-Inspektionskamera |

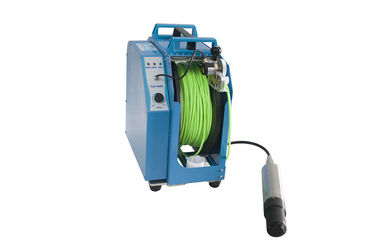

Staub-Beweis-Sonar-Rohr-Kontrollsystem errichtet in den Rollen-und Neigungs-Winkel-Sensoren
Sonar-Rohr-Kontrollsystem-Anwendung
Rohr-Inspektion wird hauptsächlich für industrielle Behälter und Rohrinspektion verwendet, wenn Video des lauten Summens, optionaler Laser sich erstrecken, drahtloser Übertragung und anderen fachkundigen Funktionen. Treffen Sie auf umfangreiche Behälter, Municipalabflussinspektion, Tunnels und… Situationen zu, wo….Aufzeichnungen werden angefordert.
Sonar-Rohr-Kontrollsystem-Eigenschaften:
Sonar-Sonden-technischer Parameter
Akustischer Parameter | Akustische Frequenz |
2MHz |
Wellenbreite |
1.1° (Kegelwellenstrahl) | |
Seitliche Entschließung |
0.5mm (Rohrradius 125mm) |
|
Max. Inspektionsradius | 12m | |
Übertragen Sie Impulsbreite | 4~20us | |
Empfangen von Wellenbreite |
500KHz |
Manuelle Kabel-Trommel:
Zähler: Kodierer der hohen Präzision (±0.1m), Kabellängeberechnung.
Überlagerung: manuelle Überlagerung
Wasserdicht: IP63
SonarProf-Rohr-Sonar-Berufsanalyse-Software
Stützrohrquerschnitt in der Realzeitdarstellung und ein volles 360-Grad-Profil ausdehnbar (IMG. 1)
Erzeugen Sie automatisch das 3-D Modellieren des Rohres und sehen Sie Rückstand- und Defektinnere offenbar an (IMG. 2)
Stützen Sie die leicht grafisch dargestellt zu werden Rückstandvolumenberechnung u. Analysedaten, (IMG. 3)
Automatischer Bericht für hohe Leistungsberichtvorbereitung (IMG. 4)
